Neste artigo você encontrar configurações do BLE ST8395.
Configuração BLE ST 8395 BLUETOOTH
1. Identificação do ID no aplicativo NRF Connect
- Baixe o aplicativo NRF Connect pela Play Store ou Apple Store.

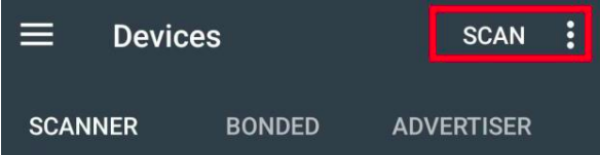

- Abra o aplicativo NRF Connect e clique em SCAN

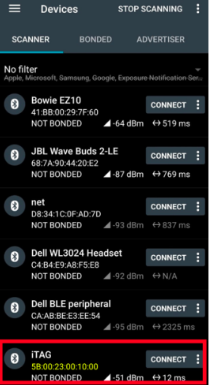

- Localize o código do motorista. Ele aparece com pontos/dois-pontos, por exemplo: 5B:00:23:00:10:00.
- Retire todos os pontos/dois-pontos.
- Tem que ficar por exemplo assim: 5B0023001000.
- Copie esse código com 12 dígitos (sem pontos).
- Cole o código no campo de cadastro do motorista.

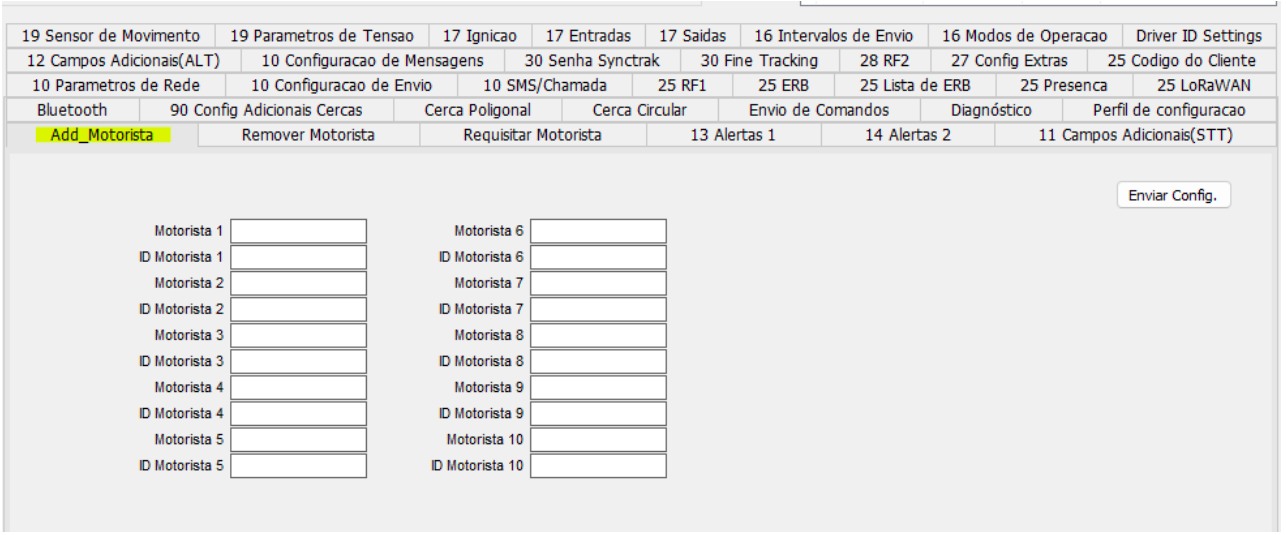

2. Cadastro de Chaveiros no Synctrak
- No campo Add_Motorista, insira apenas números (o Synctrak não aceita nomes ou letras). Exemplo: Motorista 1: 1
- No campo abaixo (ID Motorista), copie somente os 12 dígitos exibidos pelo aplicativo. Exemplo exibido: 123456789012.
- O próprio Syntrack completa o código automaticamente, adicionando 2 zeros no início e 2 zeros no final, gerando um ID final de 16 dígitos. Exemplo final: 0012345678901200
**Se preferir, você também pode adicionar os zeros manualmente, para garantir que o código fique com 16 dígitos.

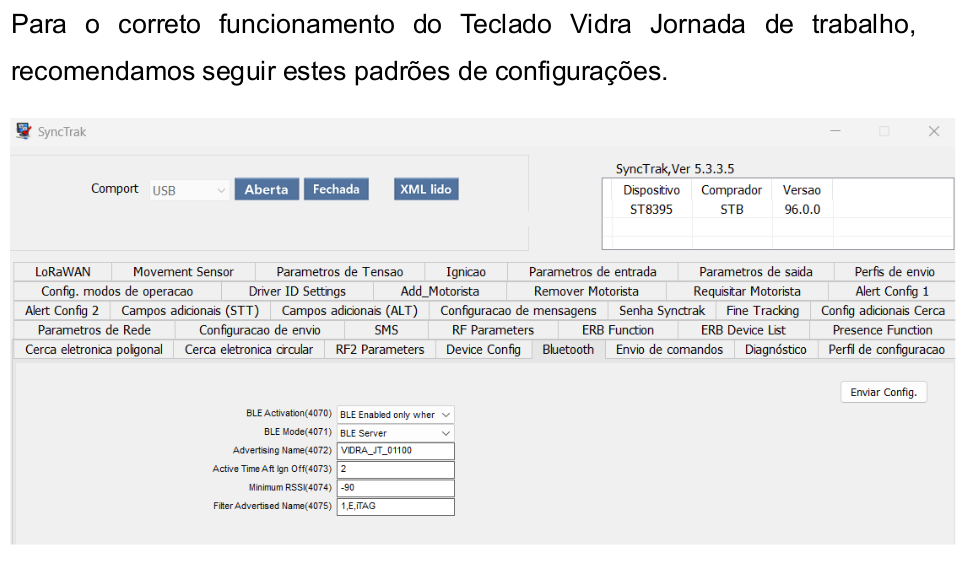

3. Bluetooth
- Clique na aba bluetooth
- BLE Activation → Selecione “BLE Enabled Only When IGN” (Para o rastreador anunciar o BLE somente com a ignição ligada).
BLE Mode → Selecione “BLE Server” (Para o rastreador trabalhar com servidor BLE).
- Advertising Name → Digite o Nome que o rastreador irá anunciar “VIDRA_JT_01100” (O nome deverá ser o mesmo da tela inicial do teclado como demonstra a figura1).
- Active Time Atf Off → 2 (Configura o tempo que o rastreador irá continuar anunciando após desligar a ignição do veículo).

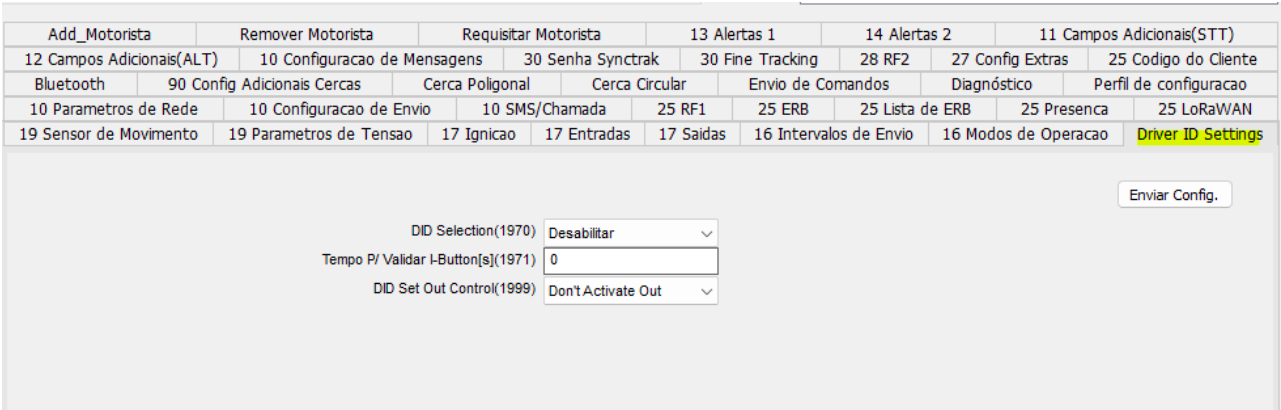

4. CONFIGURAÇÕES DE ID DE MOTORISTA
1970: Seleção de ID de motorista
- 0: Desativado. Não requer a utilização de TAG de motorista
- 1: Habilitado. Requisita a utilização de TAG de motorista
1971: Timeout para validar id de motorista
**Tempo máximo para validação de ID do motorista após ignição ligada
1999: DID Set Out Control Seleciona o comportamento das saídas em função do ID de motorista.
- 0: Não ativa as saídas
- 1: Ativa saída 01 e saída 02
- 2: Ativa somente a saída 02
- 3: Ativa somente a saída 01

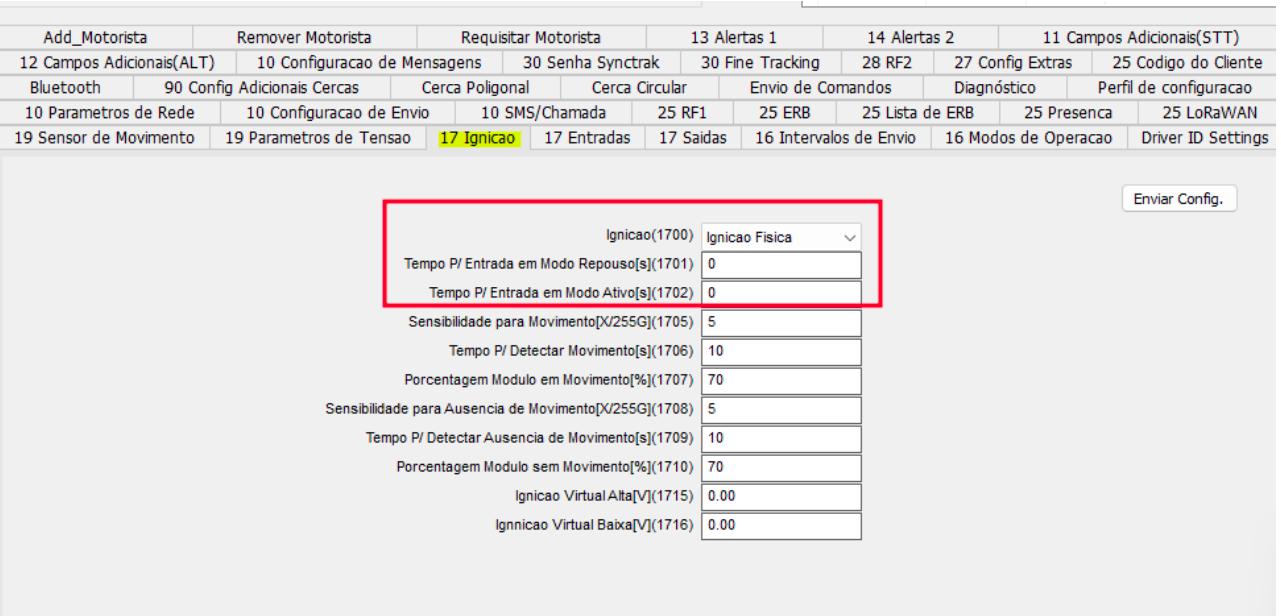

5. Configuração de Ignição
1700: Tipo de Ignição
Seleciona o tipo de ignição
Padrão: 01
- 01: Ignição física.
- 02: Ignição virtual por bateria.
- 03: Ignição virtual por acelerômetro

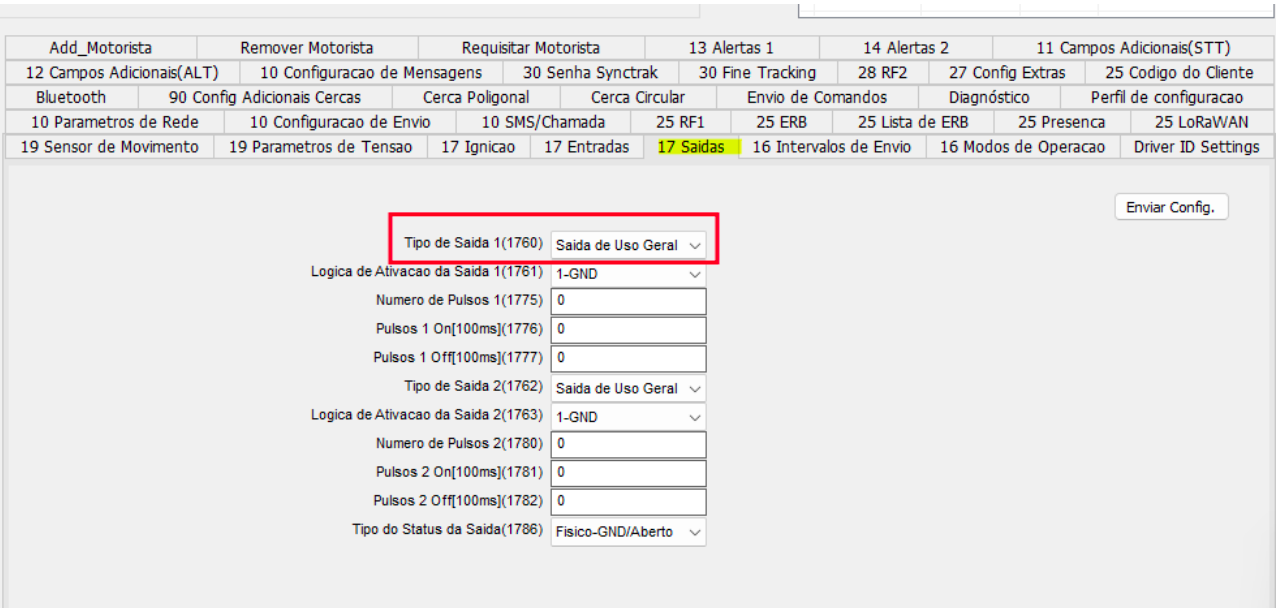

6. Configuração de Saída
1760: Tipo de Saída 1
00: Saída de uso geral: bloqueio seco.
05: Buzzer: sirene.
1762: Tipo de saída 2
00: Saída de uso geral: bloqueio seco.
05: Buzzer: sirene.

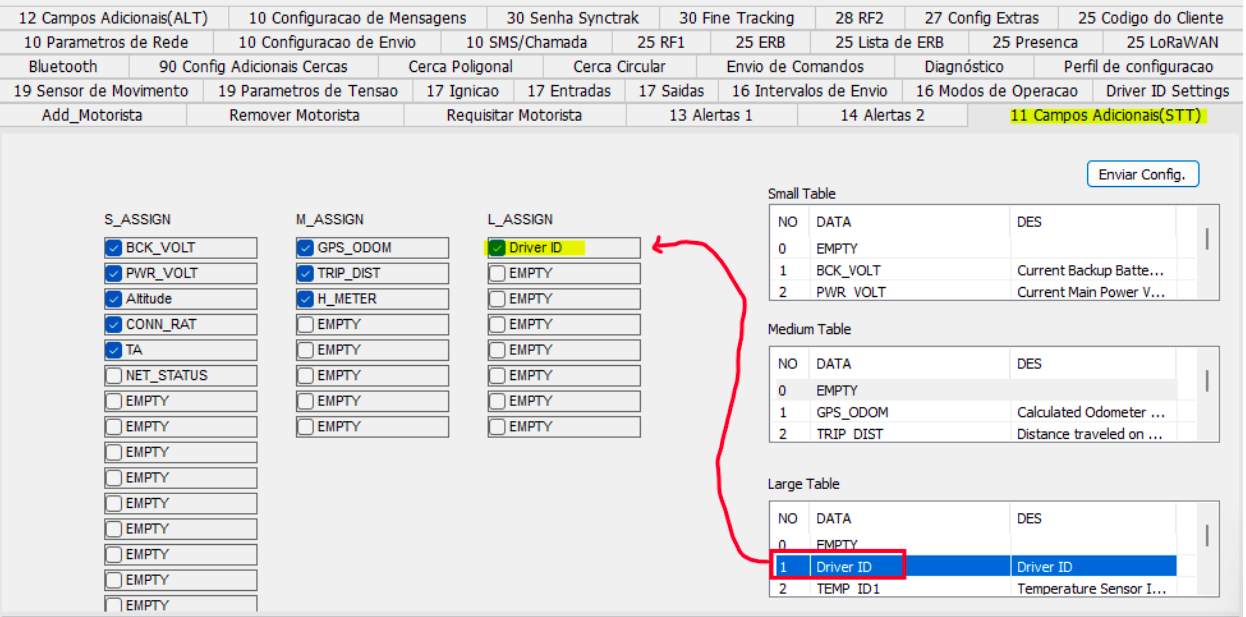

7. Campos Adicionais (STT)
Na aba Campos Adicionais (STT)
- No quadro Large Table, localize o item Driver ID.
- Clique no Driver ID, mantenha pressionado e arraste até o campo L_ASSIGN.
- Solte em uma linha EMPTY.
- Depois, marque a caixinha para ativar o Driver ID.
No campo (ALT) segue a mesma questão.
Configurando via comando SMS:
Bluetooth
PRG;ID;40;70#01;71#00;72#;73#0;74#-90;75#1,E,iTAG
Acionamento automático de saída
**Colocar a opção desejada, que estão em vermelho no lugar do ** do comando
00: Desabilitar
01: Aciona Saída 1 e 2
02: Aciona somente Saída 2
03: Aciona somente Saída 1
PRG;ID;19;99#**
Driver ID settings
PRG;ID;19;70#01;71#0
Ignição Física
PRG;ID;17;00#01;01#0
Bloqueio imediato (saída uso geral)
saída1: PRG;ID;17;60#00;61#01
Saída2: PRG;ID;17;62#00;63#01
Remover todos driverID:
CMD;ID;05;34
Requisitar DriverID específico (ajustar parâmetro e posição 00 será o primeiro driverID, 01 será o segundo, e etc...):
REQ;ID;18;00
Requisitar todos DriverID:
CMD;ID;05;14
